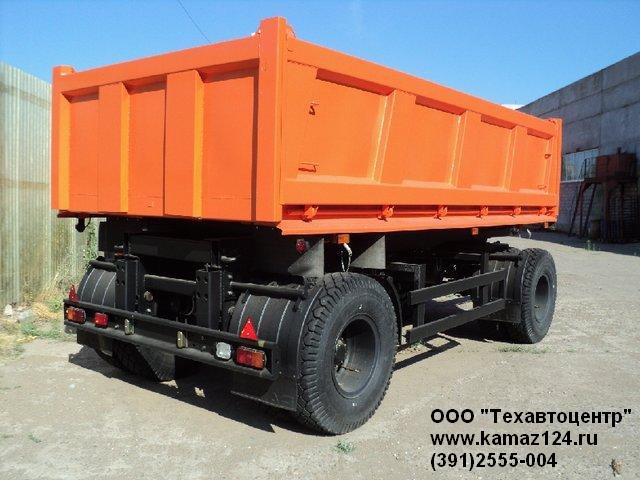

Прицеп-самосвал НЕФАЗ-8560-06 предназначен для перевозки различных сельскохозяйственных грузов, в том числе минеральных удобрений, а также сыпучих строительных грузов.
Платформа металлическая, сварная, прямоугольной формы со сварными передним и задним бортами и открывающимися боковыми бортами. Боковые борта – цельные, с верхней навеской и запорами, расположенными на боковой обвязке основания.
Механизм подъема и опускания платформы – гидравлический с приводом от гидросистемы тягача.
Гидроцилиндр трехзвенный телескопический.
Тележка двухосная с двухскатной ошиновкой.
Тормозные системы:
рабочая – пневматическая двухпроводная с АБС , тормозные механизмы всех колес барабанного типа;
стояночная – пневматический привод от пружинных энергоаккумуляторов на тормозные механизмы колес задней оси.
Масса перевозимого груза, кг……………………13750
Масса снаряженного прицепа, кг…………………6250
Полная масса прицепа, кг………………………..20000
Распределение полной массы:
- на переднюю ось, кг…………………………10000
- на заднюю ось, кг……………………………10000
Подвеска…………………………..зависимая, на двух
полуэллиптических
рессорах на каждую ось
Количество осей/колес................................................ 2/8
Колеса……………………………….…дисковые 8,5-20
Шины…………………………………………..12.00R20
Направление разгрузки……………………….боковая
на две стороны
Угол опрокидывания платформы, градус……………45
Внутренние размеры платформы, мм:
- длина……………………………………………….5000
- ширина……………………………………………..2300
- высота………………………………………………..950
Объем платформы, м3…………………………………11
Время подъема груженой платформы, с, не более…25
Время опускания порожней платформы, с, не более.40
Максимальная скорость транспортирования
прицепа, км/ч………………………………………..…80
Базовый тягач…………………………..КамАЗ-6520-60
